Hướng dẫn cài đặt Mạch điều khiển 750D760M TAU ITALIA

Mạch điều khiển trung tâm cho motor cổng tự động là thiết bị không thể thiếu trong việc điều khiển hoạt động của cổng cửa tự động. Mạch điều khiển như bộ não, nó chỉ huy, điều khiển và cài đặt quy trình hoạt động của motor, remote, cảm biến….

Mạch điều khiển mã 750D760M của hãng TAU Italia có thể điều khiển cho:

Cổng tự động cánh tay đòn KARM2000IS

Cổng tự động âm sàn R18 . (Xem hướng dẫn lắp đặt motor âm sàn R18 tại đây )

Cổng tự động âm sàn R30 (Xem hướng dẫn lắp đặt motor âm sàn R30 tại đây )

I.MẠCH ĐIỀU KHIỂN 750D760M

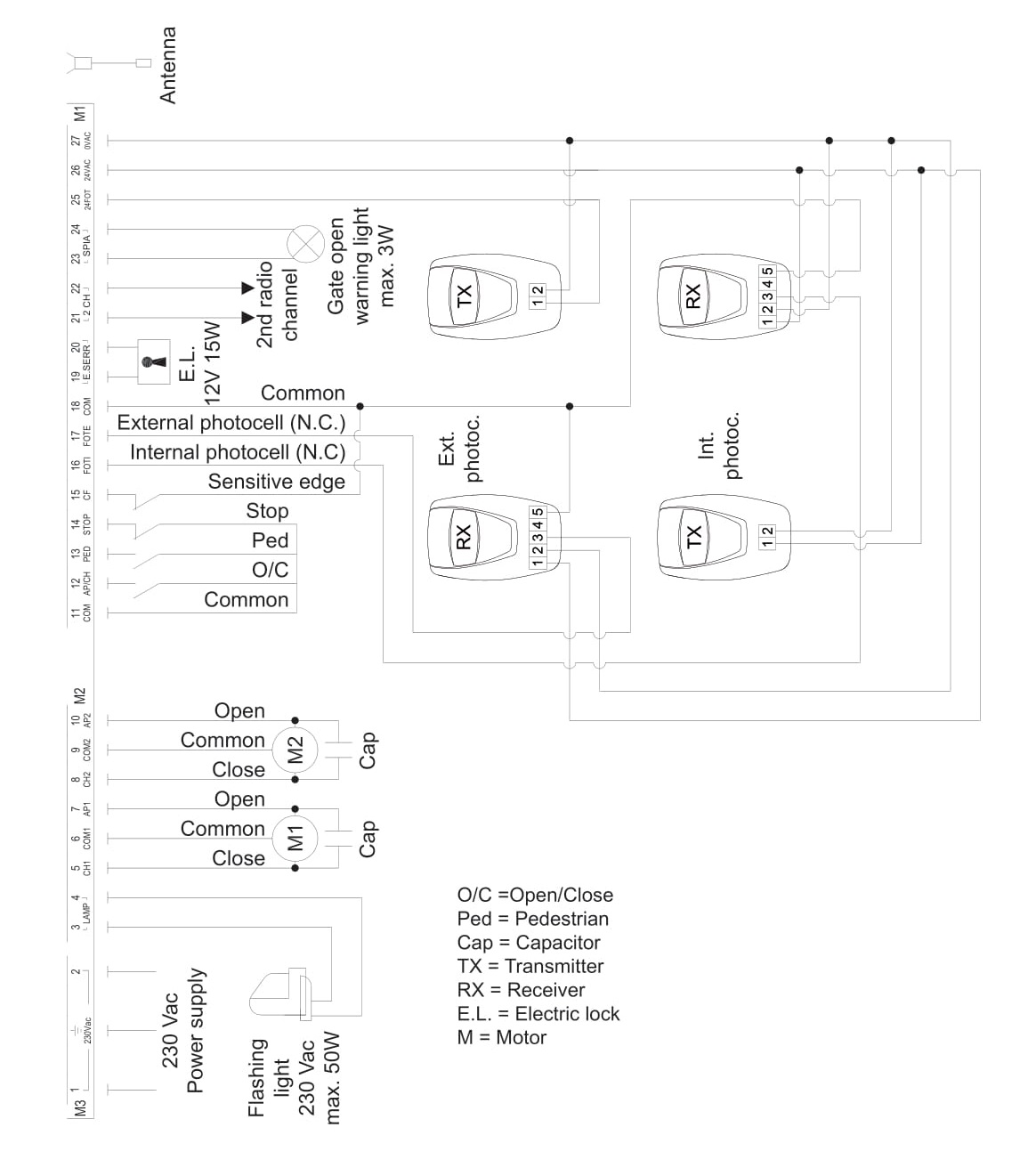

1.Sơ đồ đấu nối mạch điều khiển cổng tự động 750D760M

2.Đặc tính kỹ thuật

Điện đầu vào cho bảng 230VAC-50Hz
Max động cơ công suất 600W
Dòng đầu vào tiểu cầu chì nhanh (F1-5×20) F 3,15A
Điện áp đầu vào mạch động cơ 230VAC
Điện áp đầu vào của mạch phụ trợ 24VAC
24VAC dòng cầu chì nhanh (F2-5×20) F 500mA
Logic điện áp đầu vào mạch 5VDC
Hộp bảo vệ IP43
Nhiệt độ làm việc

-20OC ± 50OC

3.Chức năng các chân điều khiển mạch 750D760M

CÁC CHÂN ĐẤU CHỨC NĂNG CHÚ THÍCH
1-2 Cấp nguồn điện 220VAC
3-4 Đầu vào đèn Flashing Cấp nguồn đèn 220VAC, 20W
5-6-7 Cấp nguồn cho Motor 1 6-com-màu xanh (Motor), 5&7 còn lại
8-9-10 Cấp nguồn cho Motor 2 9-com-màu xanh (Motor), 8&10 còn lại

 Chú ý: – Phải đấu tụ điện vào đầu 5-7 và 8-10, chức năng đảo chiều động cơ

            – 2 Motor phải hoạt động cùng chiều, nếu ngược chiều phải đảo chiều 1 trong 2 động cơ là đổi 5-7 hoặc 8-10

 11-12 Đấu nối khóa điện  11-COM, 12-NO
11-13  Đấu nối cho người đi bộ  11-COM, 13-NO
11-14  Dừng STOP   Phải đấu tắt
15-18  Tiếp xúc EDGE   Phải đấu tắt
16-18   Nội bào quang  Chú ý đấu vào RX
17-18  Cảm biến quang   Không có cảm biến quang thì phải đấu tắt
19-20 Cấp nguồn cho khóa điện Nguồn 12VAC,15W (không cần nối)
21-22 Kênh radio thứ 2 xem kết nối với 11-13
23-24 Mở cảnh báo đèn
25-27 Cấp nguồn cho cảm biến TX (có 2 chân)

25-chân 1 (TX) -0V

27-chân 2 (TX) -12->24V

26-27 Đấu nối với cảm biến quang RX (có 5 chân)

26-chân 1 (RX) -0V

27-chân 2 (RX) -12->24V

16-chân 3 (RX)

18-chân 5 (RX)-com

28-29  Đấu nối anten điều khiển   Tăng khoảng cách sử dụng điều khiển từ xa

Nếu sử dụng điều khiển 2 kênh thì đấu nối 11-22 và 13-21 (khi sử dụng kênh này thì chỉ điều khiển Motor 1)

Chú ý sau khi đấu nối xong

1.Kiểm tra lại toàn bộ cách đấu nối mạch 1 lần nữa

2.Tất cả các LS xanh của Led phải sáng (chỉ tắt khi có lệnh của nó đang hoạt động)

3.Tất cả các LS đỏ của Led phải tắt (chỉ sáng khi có lệnh của nó hoạt động)

các đèn lần lượt như sau:

DL1: Red-Open/Close nút đỏ tín hiệu

DL2: Red nút đỏ cho người đi bộ tín hiệu

DL3: Green – Stop nút xanh tín hiệu Led

DL4: Green – Tiếp xúc EDGE nút xanh tín hiệu Led

DL5: Green – Nội bào quang xanh tín hiệu Led

DL6: Green – External bào quang xanh tín hiệu Led

DL7: Green – Radio điều khiển lập trình và lỗi tín hiệu Led màu đỏ
